CARATTERISTICHE
v Elementi indispensabili nelle più moderne realizzazioni edili sono senza dubbio
gli EVACUATORI DI FUMO E CALORE.
v La loro funzione è nell’assicurare in caso d’incendio una ventilazione che limita
l’accumulo di fumo e l’aumento della temperatura all’interno degli edifici,
permettendo l’intervento dei mezzi di soccorso.
v Il nuovo dispositivo di EFC è realizzato in conformità con le ultime disposizioni
nazionali UNI 9494 e europee EN 12101-2.

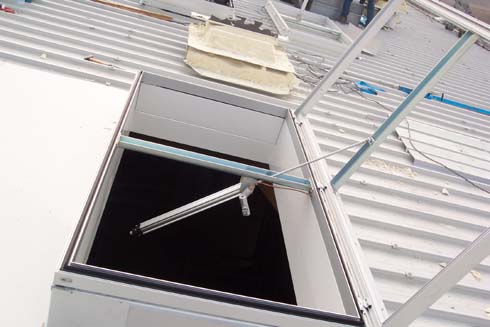

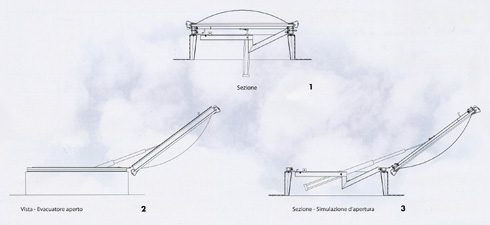

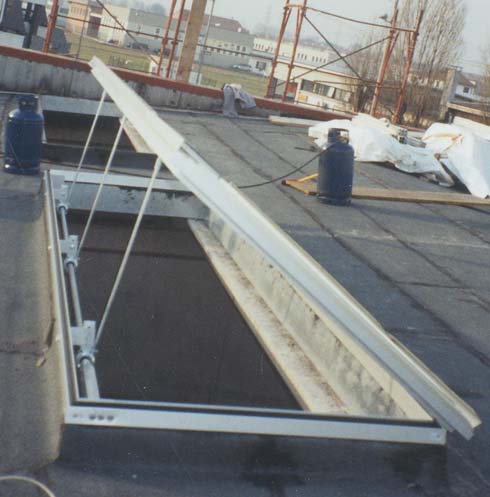

v Il funzionamento è garantito da un meccanismo azionato tramite gas compresso
CO2 che assicura l’apertura anche nelle condizioni meteo più critiche dovute a
neve e vento (pistone di comando a triplo stelo brevettato).
v Il raggiungimento della temperatura di attivazione delle valvole termiche
(68°-93°) determina la rottura delle stesse e l’automatico azionamento del
comando d’apertura dell’evacuatore.

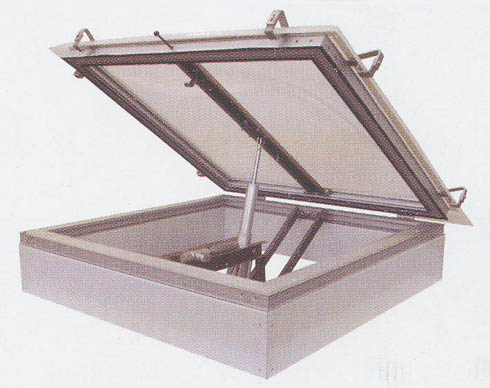

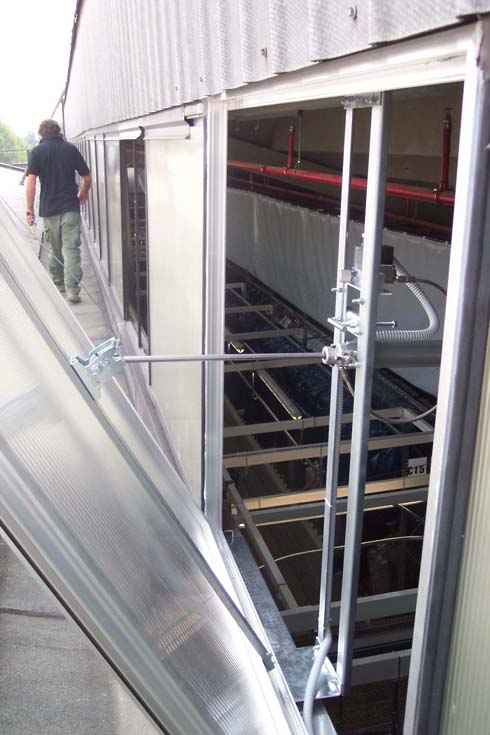

v Il robusto telaio in alluminio è completo di asta di sgancio che evita aperture
accidentali e permette le operazioni di manutenzione periodica (obbligatoria come
da D.P.R. del 12 gennaio 1998, n° 37).
v L’elevato standard di progettazione dell’ EFC ha permesso di realizzare un
evacuatore con una S.U.A. (Superficie Utile d’Apertura) rilevante pur
mantenendo caratteristiche estetiche compatte.
v E’ possibile il collegamento dell’ EFC a centraline di rilevamento fumi e
a box di comando eventuali attuatori elettrici permettendo il ricircolo d’aria.

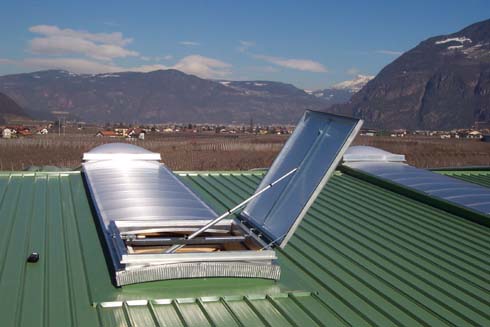

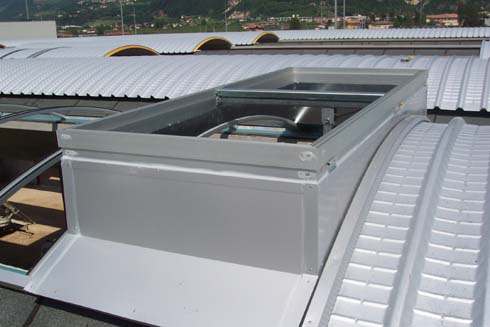

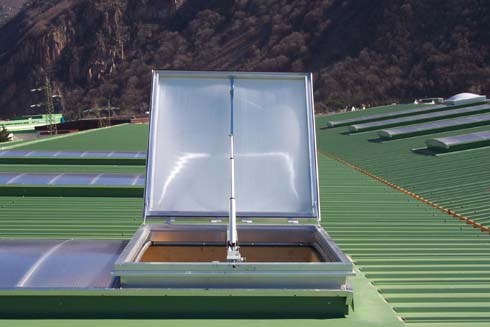

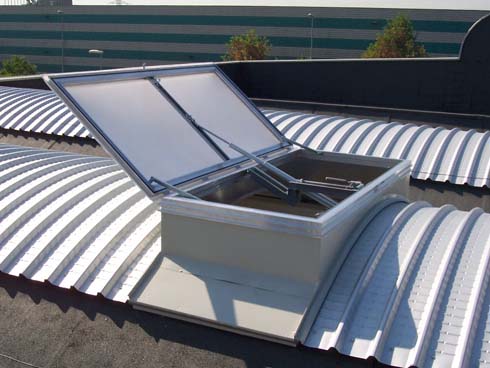

v Le coperture degli EFC possono essere realizzate a seconda delle esigenze

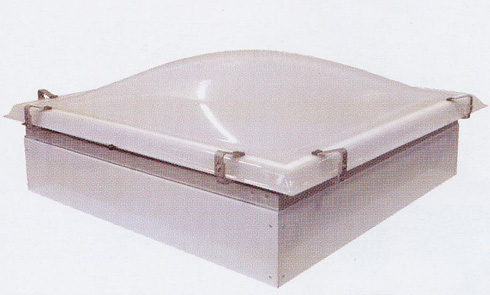

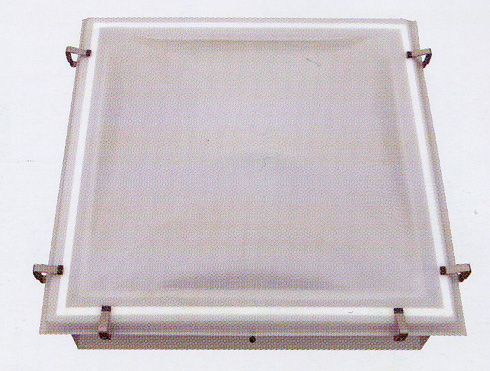

con pannelli coibentati metallici piani e/o curvi, con cupole monolitiche in PMMA –
PC alveolari o compatti a parete semplice / doppia.
ALCUNE ALCUNE

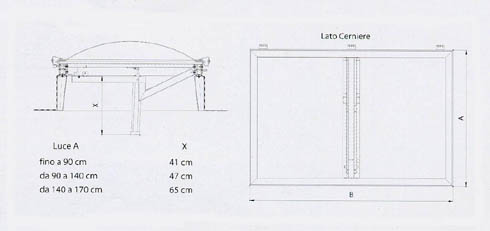

DIMENSIONI EFC QUADRATI DIMENSIONI EFC RETTANGOLARI
COD. | LUCE NETTA cm. A x B | ESTERNO APPOGGI | | COD. | LUCE NETTA cm. A x B | ESTERNO APPOGGI |
1 Q. | 80 x 80 cm. | 97 x 97 cm. | | 1 R. | 80 X 100 cm. | 97 x 117 cm. |
2 Q. | 90 x 90 cm. | 107 x 107 cm. | | 2 R. | 80 x 250 cm. | 97 x 267 cm. |
3 Q. | 100 x 100 cm. | 117 x 117 cm. | | 3 R. | 90 x 190 cm. | 107 x 207 cm. |
4 Q. | 120 x 120 cm. | 137 x 137 cm. | | 4 R. | 100 x 150 cm. | 117 x 167 cm. |
5Q. | 150 x 150 cm. | 167 x 167 cm. | | 5 R. | 100 x 200 cm. | 117 x 217 cm. |
| | | | 6 R. | 100 x 250 cm. | 117 x 267 cm. |
| | | | 7 R. | 120 X 170 cm. | 137 x 187 cm. |
| | | | 8 R. | 120 x 220 cm. | 137 x 237 cm. |
| | | | 9 R. | 120 x 230 cm. | 137 x 247 cm. |
| | | | 10 R. | 130 x 250 cm. | 147 x 267 cm. |
| | | | 11 R. | 150 x 200 cm. | 167 x 217 cm. |
| | | | 12 R. | 150 x 250 cm. | 167 x 267 cm. |
.
